Для учета выработанного, отпущенного, полученного тепла используются теплосчетчики. Приборы учета устанавливаются на ТЭЦ, в котельных, теплосетях, в домах и квартирах. Показания теплосчетчиков позволяют каждому участнику схемы производитель тепла-потребитель знать, сколько тепла отпущено и получено, количество теплопотерь и их локализацию.
Назначение теплосчетчиков
Приборы учета тепла монтируются на трубопроводах и дают информацию о расходе, температуре, давлении теплоносителя. Полученные данные позволяют сделать вывод о величине произведенного, переданного или потребленного тепла. Устройства архивируют показания, что дает возможность не только получать информацию о расходе теплоносителя в текущий момент, но и анализировать работу системы теплоснабжения в период времени, фиксировать аварийные ситуации, пиковые нагрузки и пр.
Счетчики тепла выполняют две основные функции:
- обеспечение коммерческого учета для обоснования расчетов между поставщиком и потребителем теплоэнергии;
- обеспечение технологического мониторинга в системах теплоснабжения.
Виды теплосчетчиков
В России сложилась определенная практика использования приборов теплоучета в зависимости от условий эксплуатации. На объектах с малым диаметром труб с теплоносителем (до 20 мм) устанавливаются тахометрические теплосчетчики. Для труб среднего диаметра (до 150 мм) подходят электромагнитные приборы, обладающие минимальным гидросопротивлением. При отсутствии на объекте электроснабжения или в случаях, когда точность измерений не важна, устанавливаются недорогие теплосчетчики вихревого типа.
Для трубопроводов с диаметром 200–2000 мм оптимальным вариантом являются ультразвуковые теплосчетчики.
Ультразвуковые счетчики тепла
Принцип действия УЗ-счетчика тепла основан на замере времени, которое требуется для прохождения сигнала от источника до приемника. Время, в свою очередь, зависит от скорости движения теплоносителя. Устройства отличаются простой и надежной конструкцией, длительным сроком службы и высокой точностью.

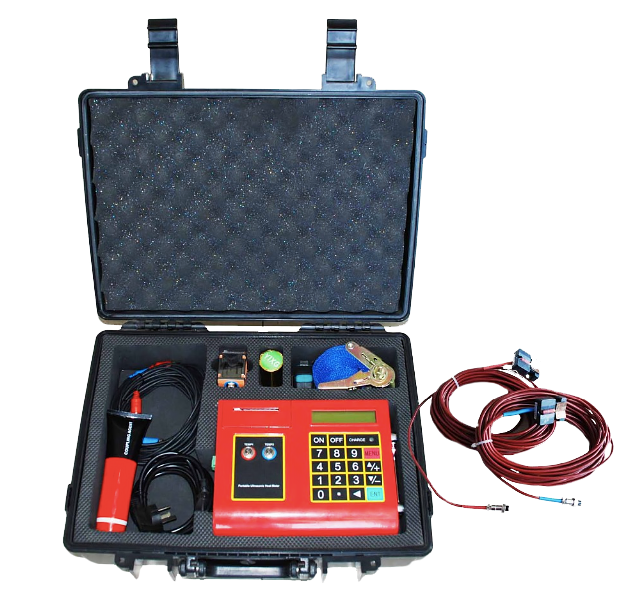

Производитель ультразвуковых теплосчетчиков Streamlux предлагает стационарные и переносные приборы учета. Стационарные монтируются на ключевых точках системы теплоснабжения и распределения тепла. Переносные применяются для поиска мест утечек тепла и потерь теплоносителя. Отличительной особенностью теплосчетчиков данной компании является использование в их составе расходомеров с накладными датчиками Streamlux SLS-720F. Это позволяет осуществлять монтаж на трубы без врезки и слива теплоносителя.
